煙臺微特機械A(chǔ)CD系列立式萬能鉚接機總體結構


作者:微特機械時間:2019-05-28

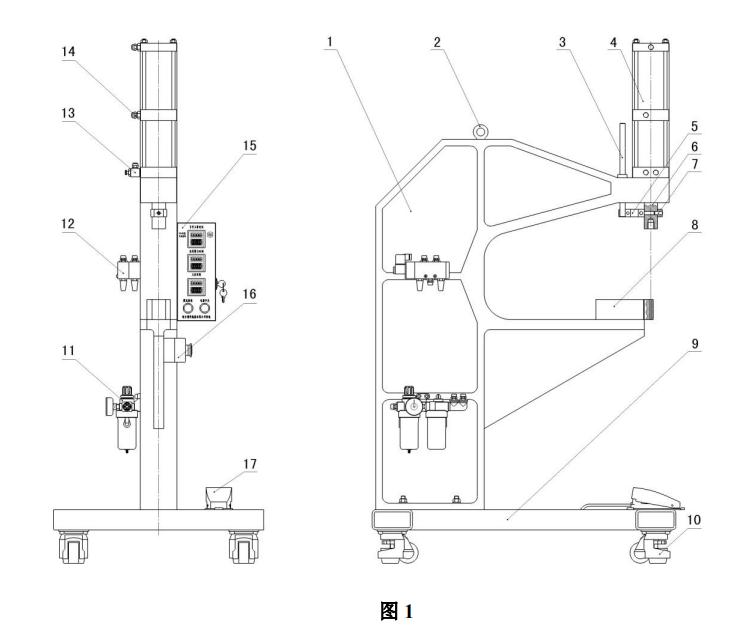

萬能鉚接機外形總圖

如圖所示,ACD系列立式萬能鉚接機,是以液壓增力氣缸(氣液增力缸)為執行驅動元件,以壓縮空氣為動力的氣動壓力機。

ACD系列立式萬能鉚接機,由底盤部分、機體部分、驅動部分、防轉部分、氣動系統和電控系統等部分構成。

鉚接機底盤部分包括工字形底盤 9 和四個萬向腳輪(帶有高度調節功能)10。

鉚接機機體部分包括整體鑄造機體 1 和吊環 2,整體鑄造機體擁有更好結構強度。

鉚接機驅動部分是由結構緊湊高度集成的 F 系列液壓增力氣缸直接驅動機器工作。

鉚接機防轉部分包括:導柱 3、防轉塊 5 以及緊固螺釘,導套裝在機體內。

鉚接機氣動系統由氣源三聯體 11、二位五通換向閥 12、調速接頭 13、氣源分配器、管接頭和尼龍管等元件構成。

鉚接機電控系統由控制系統 15、手控盒 16 和腳踏開關 17 構成。
